Продукция

Рукава высокого давления и шланги всех видов

rukav1Рукава высокого давления (РВД) представляют собой гибкие трубопроводы для подачи масел, эмульсий и газов под высоким давлением для работы промышленного оборудования, спец. техники и различных агрегатов.

Рукава высокого давления имеют оплеточную конструкцию, включающую в себя резиновый слой, металлическую оплетку или двойную металлическую оплетку, а так же могут быть с текстильным каркасом или нитяной оплеткой.
Рукава высокого давления также могут быть изготовлены из ПВХ, пфолиуретана, армированные полиамидной нитью. Все рукава высокого давления выпускаются по стандартам DIN, SAE, EN. Все рукава высокого давления из-за своей различной конструкции подразделяются на типы, и состоят из внутреннего и наружного резинового слоя и внутреннего армированного каркаса, который может быть изготовлен, как мы уже отмечали, из нитяной оплетки, текстильного каркаса или металлической проволоки. Существует множество вариантов рукавов высокого давления.

Назначение

Рассмотрим некоторые из них:

  • Рукав для годовой сварки и резки металлов - предназначен для подачи под давлением газов и жидкого топлива. Выделяется цветной полосой или цветом.
  • Рукава резиновые с нитяным каркасом - используются для подачи давления к компрессорному оборудованию, к отбойным молоткам.
  • Рукава резиновые напорные с нитяным усилением неармированные. Чаще всего применяются для подачи под давлением нефтепродуктов и масел на нефтяной основе.
  • Рукава резиновые напорные с текстильным каркасом. Служат для подачи жидкостей, пара, сыпучих материалов. Они армированы несколькими слоями текстильной ткани, что придает им существенный запас прочности.
  • Рукава резиновые с металлооплеткой предназначены для перекачки битума, имеют металлические оплетки, обеспечивающие необходимое давление при подаче горячего битума, при температуре +1950 и более.
  • Рукава высокого давления для различных гидравлических устройств и приспособлений с оконечной арматурой.
  • Рукава резиновые с нитяным усилением для строительно-отделочных машин. Этот рукав устанавливается на штукатурные станции и служит для подачи раствора совместно с подачей воздуха для набрызгивания штукатурки на поверхность.
  • Рукава напорные антистатические, маслобензостойкие, напорно-всасывающие предназначены для подачи топлива на раздаточные колонки. При изготовлении данных рукавов используется антистатическая резина.
  • Рукава высокого и низкого давления (кислород, азот, аргон). Данные рукава изготавливаются с применением оплетки из нержавеющей стали различного диаметра.
  • Рукав для вращательного бурения и гашения вибрации (антивибрационные рукава) состоит из двух слоев. Наружный слой состоит из синтетической маслостойкой атмосферостойкой резины, усиленной металлоплеткой. Внутренний слой рукава состоит из маслобензостойкой абразивной и кислотостойкой резины.
  • Рукав тефлоновый с металлической оплеткой обладает особой работоспособностью в широчайшем диапазоне температур (от 500 до 2600 С) и давлением до 300 атм. РВД применяются в автомобильной, пищевой и химической промышленности.

Шланги ПВХ

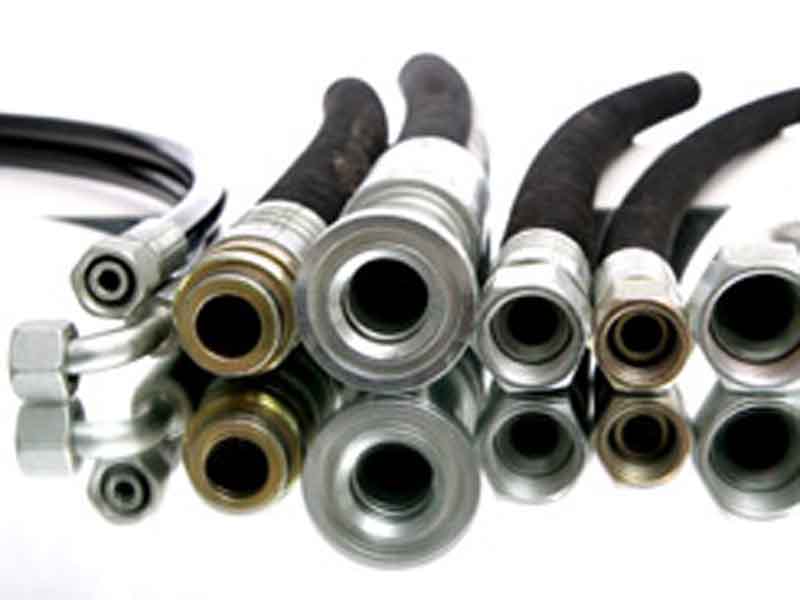

rukav5

Шланги ПВХ также как и рукава высокого давления, широко применяются там, где требуется работа с высоким давлением и специальными жидкостями. Шланги ПВХ изготавливаются из термостойкого ПВХ, термопластичной резины, армированы стальной спиралью, заделанной между слоями. Шланги ПВХ имеют гладкую внутреннею и внешнюю поверхность, стойки к маслам, жирам, бензину, устойчивы к воздействию микробов, стойки к горению и устойчивы к низким температурам.



Рабочий диапазон температур от -50 до +1250 С . Диаметр данных шлангов от 4 до 100мм. В зависимости от диаметра, рабочее давление может быть от 2 до 20 бар. Область применения шлангов ПВХ разнообразна: для химических продуктов, для гидравлических систем, при подаче бензина, углеводорода, пищевых продуктов, для откачивания жидкостей и много другое.
Как Вы видите из выше перечисленного, рукава высокого давления являются важнейшей деталью современного оборудования. Их используют все гидросистемы, системы газа и водоснабжения. Все предлагаемые нами рукава высокого давления соответствуют высшим европейским стандартам и имеют сертификаты соответствия.

Фитинги и муфты

fitingi-246245Фитинги и муфты, являются неотъемлемой частью рукавов высокого давления. Благодаря, фитингам происходит соединение рукавов высокого давления с механизмами подачи жидкости или воздуха.
Фитинги, как часть трубопровода, устанавливаются в местах его разветвлений, поворотов, переходов на другой диаметр, а так же при необходимости чистой сборки и разборки труб.

Классификация

В зависимости от назначения, фитинги подразделяются на:

  • угловые (450,900),
  • тройники,
  • кресты,
  • муфты,
  • пробки,
  • колпаки и др.

Фитинги, соединяющие концы труб одинакового диаметра, называются прямыми фитингами. Фитинги, скрепляющие концы труб разного диаметра, называются переходными фитингами.


Все, применяемые в промышленности и в автоспецтехнике фитинги, имеют свои стандарты, которые в разных странах имеют разную классификацию по размерам резьбы и видам.

Стандарты

В настоящее время существуют несколько видов стандартов фитингов:

  • российский
  • американский JIC
  • японский JIS
  • английский BSP
  • немецкий DKO (L-S)

Резьба фитинга всех стандартов может быть метрическая (DKO-L, S, DK, JIS) и дюймовая (BSP, BSPT, JIC, JIS, ORFS, NPTF). Кроме того, некоторые резьбы могут разделяться на цилиндрические и конические.

rukav4Вид резьбы фитинга разделяется на наружний (штуцер) и внутренний (гайка). Изготавливается фитинг из разных материалов стали, чугунка и др.
В ассортименте наших поставок имеются фитинги от ведущих производителей Европы по самым приемлемым ценам. Продлите жизнь своим РВД, купив у нас надежные фитинги и муфты.
Металлорукав высокого давления является геометрическим гибким трубопроводом из нержавеющей стали. Он предназначен для работы с жидкими и газовыми средами, в том числе агрессивного характера. Температурный режим работы включает диапазон -2700 до +6500 С. Рабочее давление до 440 бар.

Металлорукав

Металлорукав состоит из 3-х частей:

  • сильфона
  • оплетки
  • наконечника

Сильфон- это гофрированная подвижная часть трубопровода. Он может быть однослойным, а так же многослойным с параллельной или винтовой гофрой.

Оплетка выполняет роль покрытия и защиты трубопровода от внешних факторов и внутреннего давления в металлорукаве.

Наконечник отвечает за крепление гибкого металлорукава к другим частям трубопровода. Крепеж наконечника осуществляется методом сварки, фланцевого соединения, может быть в виде гайки, штуцера или быстроразъемного соединения.

rukav3Гибкие металлорукава имеют широкое применение, особенно в металлургической, нефтехимической, машиностроительной и строительной отраслях промышленности.

Металлорукав имеет неоспоримое преимущество перед другими аналогичными изделиями: прочность, надежность и большая износостойкость.


В настоящее время широкое применение нашли гибкие воздуховоды, которые широко применяются в различных отраслях промышленности.

Спектр их применения обусловлен их эластичностью и техническими характеристиками.

Гибкие воздуховоды

Рассмотрим несколько направлений применения гибких воздуховодов по отраслям производства:

  • rukav-v-dav233Воздуховоды гибкие для сыпучих и абразивных материалов, изготавливаются из полиуретана, пищевого полиуретана и термопластичного полиуретана. Все воздуховоды выполненные из полиуретана, в зависимости от применения, армированы различного вида спиралями - стальной, из ПВХ, омеднённой стальной. Все применяемые воздуховоды рассчитаны для работы в разных температурных режимах от -00 до 900С. Диаметр данных воздуховодов может быть от 25 до 1000 мм. Область применения очень разнообразна: системы вентиляции; отвода дымов, абразивных материй, порошков; отвода щепы, стружки, опилок, масляных испарений; подачи пищевых абразивных продуктов, зерна, хлопьев и т. д.
  • Воздуховоды гибкие для газообразных сред изготавливаются из алюминия, алюминиевой фольги и текстильной ткани. В разных случаях данные воздуховоды могут быть покрыты либо полиэстером, либо поливинилхлоридом. Воздуховоды, выполненные из алюминиевой фольги и пропитанной текстильной ткани, армированы стальной спиралью. Эти воздуховоды работают при температуре от -200 до +2000 С, могут иметь диаметры от 82 до 400 мм.
  • Воздуховоды гибкие для высокотемпературных сред, изготавливаются из полиэстерной ткани из специальной термопластичной резины, стекловолокна, алюминия, пищевого полиуретана. Некоторые из воздуховодов по условиям применения имеют наружное покрытие HYPOLON, VITON, силикон. Все воздуховоды данной серии армированы стальной спиралью, в некоторых случаях нитяной спиралью и специальной восстанавливающей спиралью. Воздуховоды высокотемпературной среды работают в температурном режиме от -200 до +11000 С, кратковременно +13000 С, имеют диаметр от 39 до 900 мм. Применяются, в взрывоопасных средах (пыль, порошок, пар, дым, выхлопные газы) для двигателестроения, подачи теплого воздуха, отвода газов от турбин, отвода перегретых химических паров и т. д.

Все перечисленные в данном разделе рукава высокого давления, шланги, фитинги, гибкие воздуховоды компания ООО «СПИ-Групп» может поставлять от ведущих мировых производителей в кротчайшие сроки и по приемлемым ценам по запросу
